1：系統簡介

建立遠程在線環境監控系統的目的，是定義空氣微粒檢測系統并記錄在不斷生產中關鍵區域空氣微粒的存在的實際狀況，用來檢測環境和凈化室空調，并將空氣中顆粒，微生物的數量、分布進行自動的、連續的、精準的監測和記錄，并以數據告的形式顯示在最終使用者的面前。 使其同時符合FDA、EUGMP的規則。

    系統集成了顆粒采樣的功能，通過系統的自動控制來準確的采集環境中的塵埃顆粒數。并且允許最終使用者通過自身生產要求設定報警系統的限制，完成對空氣中顆粒和浮游菌超標狀況的實時在線監控。以達到最終用戶正常生產環境指標的潔凈要求。符合EUGMP 及FDA無菌藥品生產的相關要求。

2：實時數據監測與遠程控制

?實時環境數據按廠房布局結構，逐層展開查看；

?各車間布點信息在車間布局圖上查看，實時位置顯示、實時數據更新、實時報警；

?圖示儀表圖標可自定大小、位置、名稱，可關聯溫濕度、壓差、塵埃粒子、風速、真空泵流量等參數；

?數據報警級別按顏色區分，綠色正常、黃色預警、紅色報警；

?可單獨查看實時參數列表信息、最近24小時報警信息等；

?支持聲音報警、報警確認等操作；

?可遠程控制浮游菌、真空泵、粒子計數器的開關、啟停；

可查看浮游菌實時流量，可查看粒子計數器實時讀數；

?可對現場報警燈消音；

?可設置浮游菌采樣周期、每次采集時間等參數；

?可按不同車間、不同設備類型過濾顯示、批量操作；

?所有操作都納入審計追蹤，保持數據完整性；

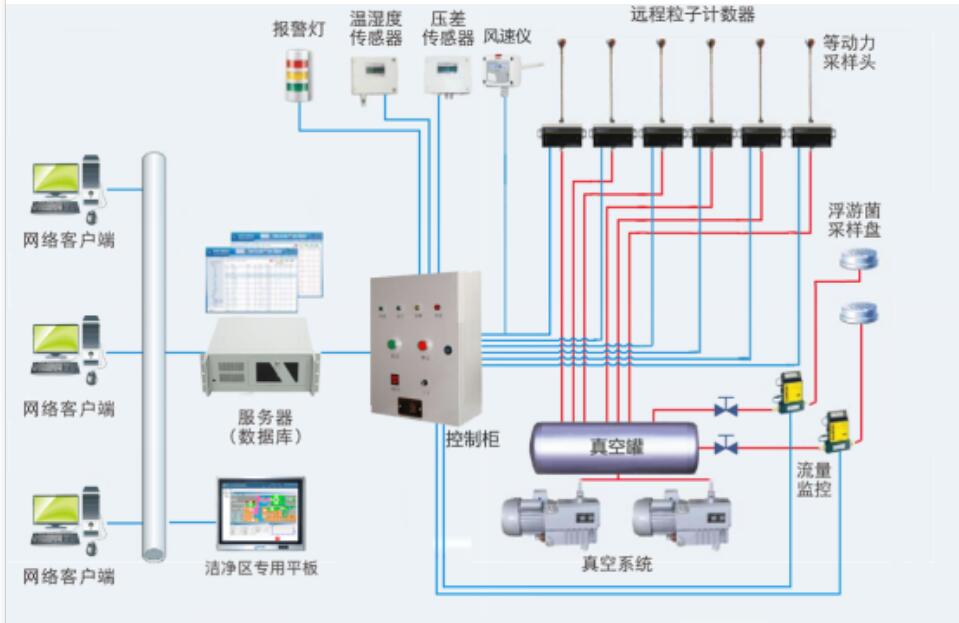

3：粒子在線監測系統組成

顆粒傳感器系統（美國Lighthouse品牌）

★真空系統 （德國貝克）

★浮游菌采樣系統（供參考）

★環境監測功能（溫濕度）

★警報系統

★監控軟件實時記錄（制藥企業專用）

★項目管理、安裝調試、系統測試服務

★驗證文件（QP、FS、SDS、HDS、IQ、OQ、PQ及系統SOP）

★我們清晰和準確的根據用戶希望的系統功能（URS）來進行設計與施工?？蛻粜枨蟀榷ǖ墓こ踢M度、系統的運作數據、以及運行環境；非功能性的需求限制，例如時間和成本，最終需要交付怎樣的系統。

4：系統實現的功能

該系統主要承擔用戶生產區在線塵埃粒子監測系統的定義、實施和測試。該遠程粒子監控系統設計為具有以下主要功能：

1、遠程控制功能：

可在控制室通過控制軟件系統進行遠程實時監控及設定報警、數據儲存備份、報告編輯、打印輸出等；

2、粒子監測功能：

通過Remote 5104粒子計數器（0.5、5.0微米， 28.3升/分鐘，外置真空泵）（其他行業也可以選擇不同精度的計數器器）

3、浮游菌監測功能（僅供參考）

進行浮游菌在線采集，流量28.3L/M

4、環境監測功能（溫濕度）

對溫濕度進行監測，可接入風速、壓差等環境參數

5、聲光報警功能：

報警系統具有采樣流量報警、通訊失敗報警、數值超標報警、硬件故障報警等多種報警功能，以聲、光等方式進行報警提醒，以保證系統長期安全、穩定地運行；

6、流量監測功能：

監測每一臺粒子監控設備的運行流量，并提供流量是否運行正常的狀態，如設定點流量±5％時提供報警信息反饋；

7、連續監測功能：

在無菌環境中工作的粒子計數器可以24小時進行監測工作，并內置流量監控；

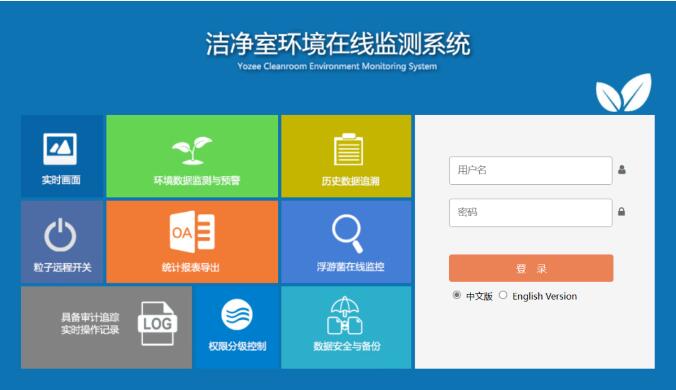

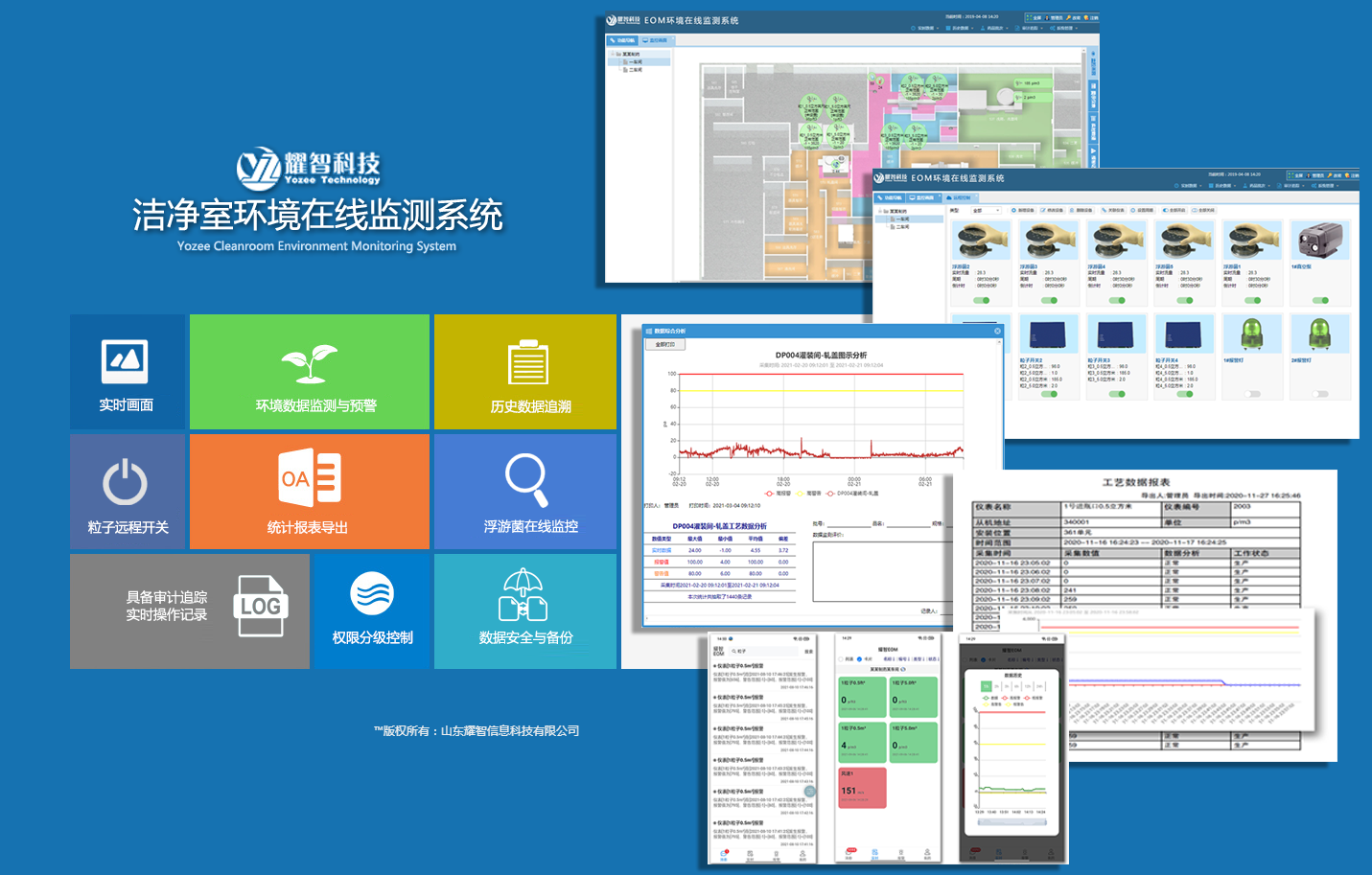

5：系統軟件

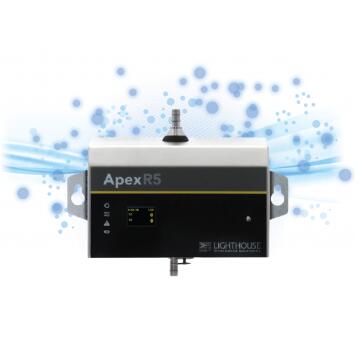

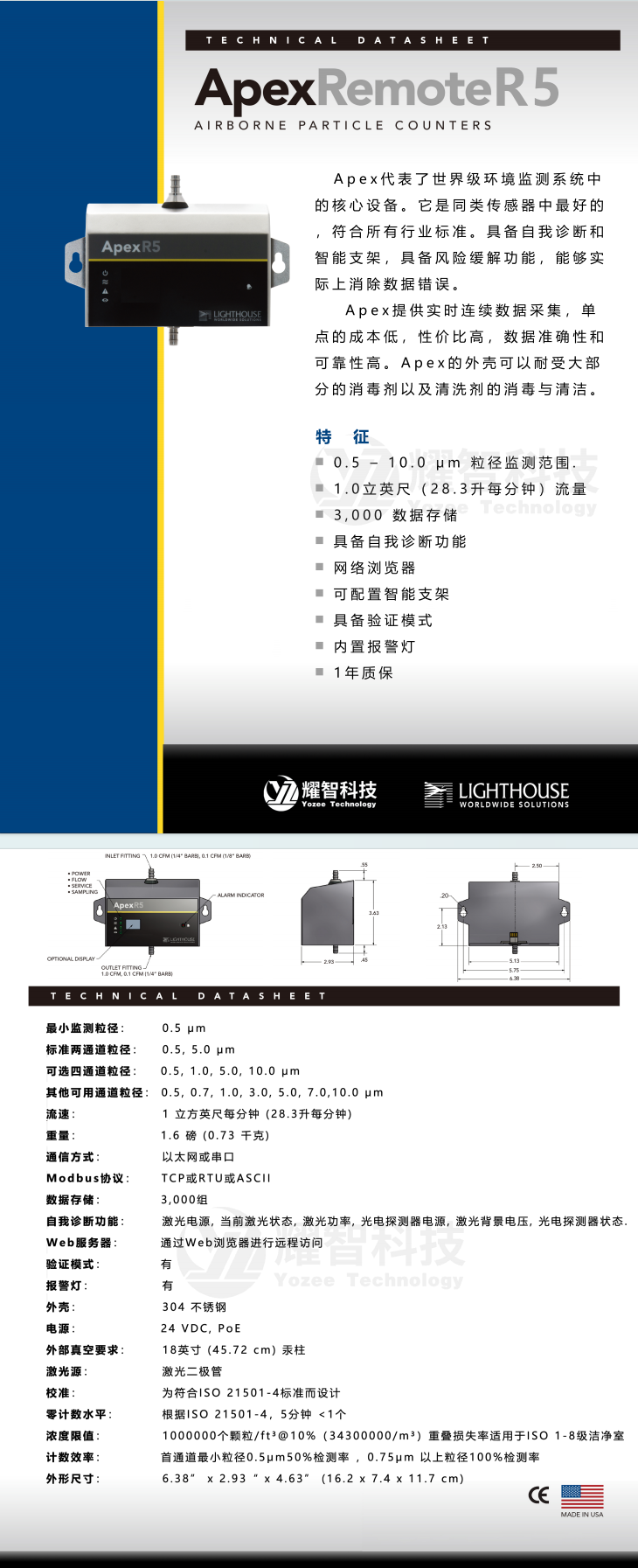

6：塵埃粒子傳感器 ；lighthouse APEX R5 粒子計數器

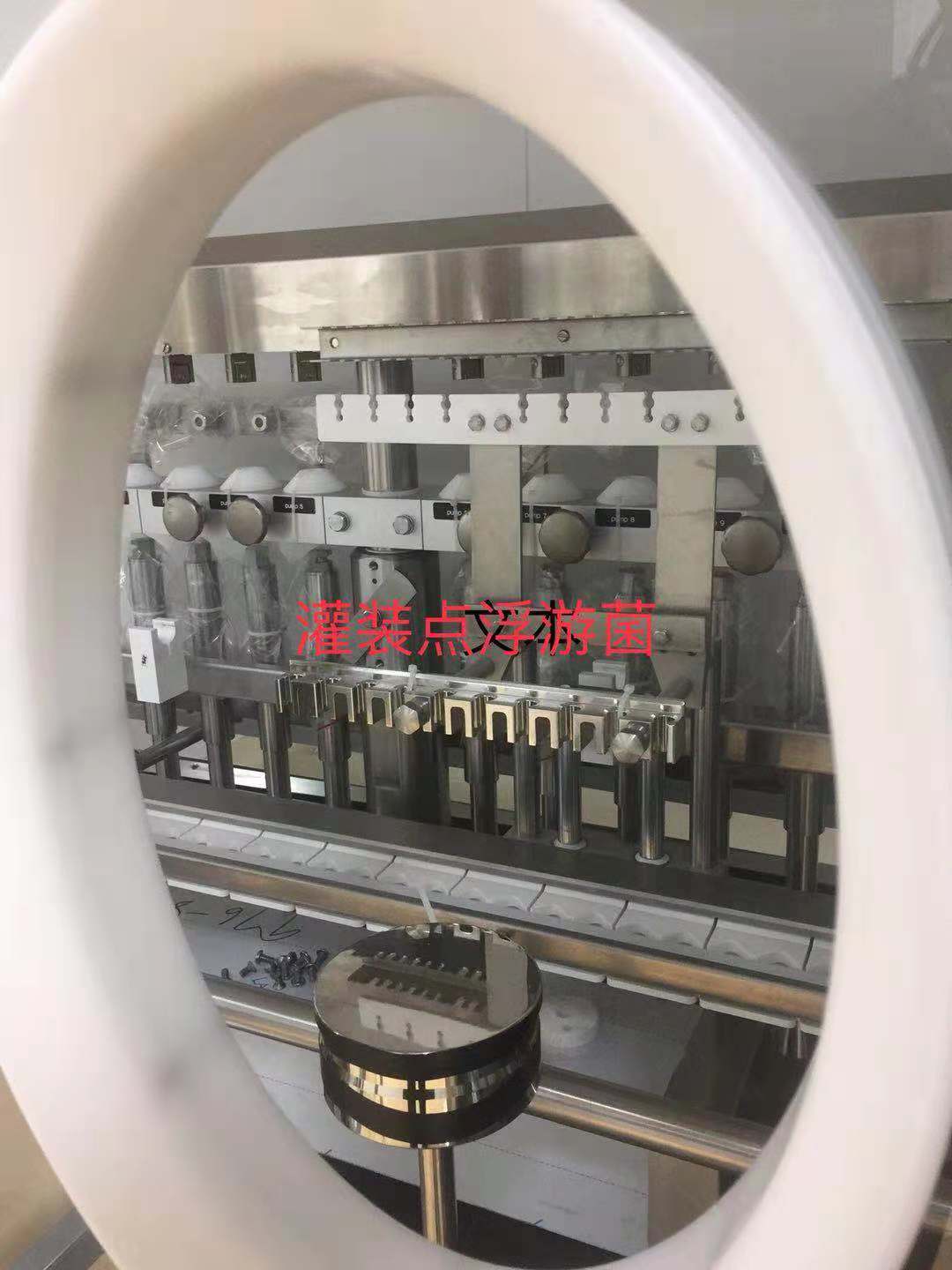

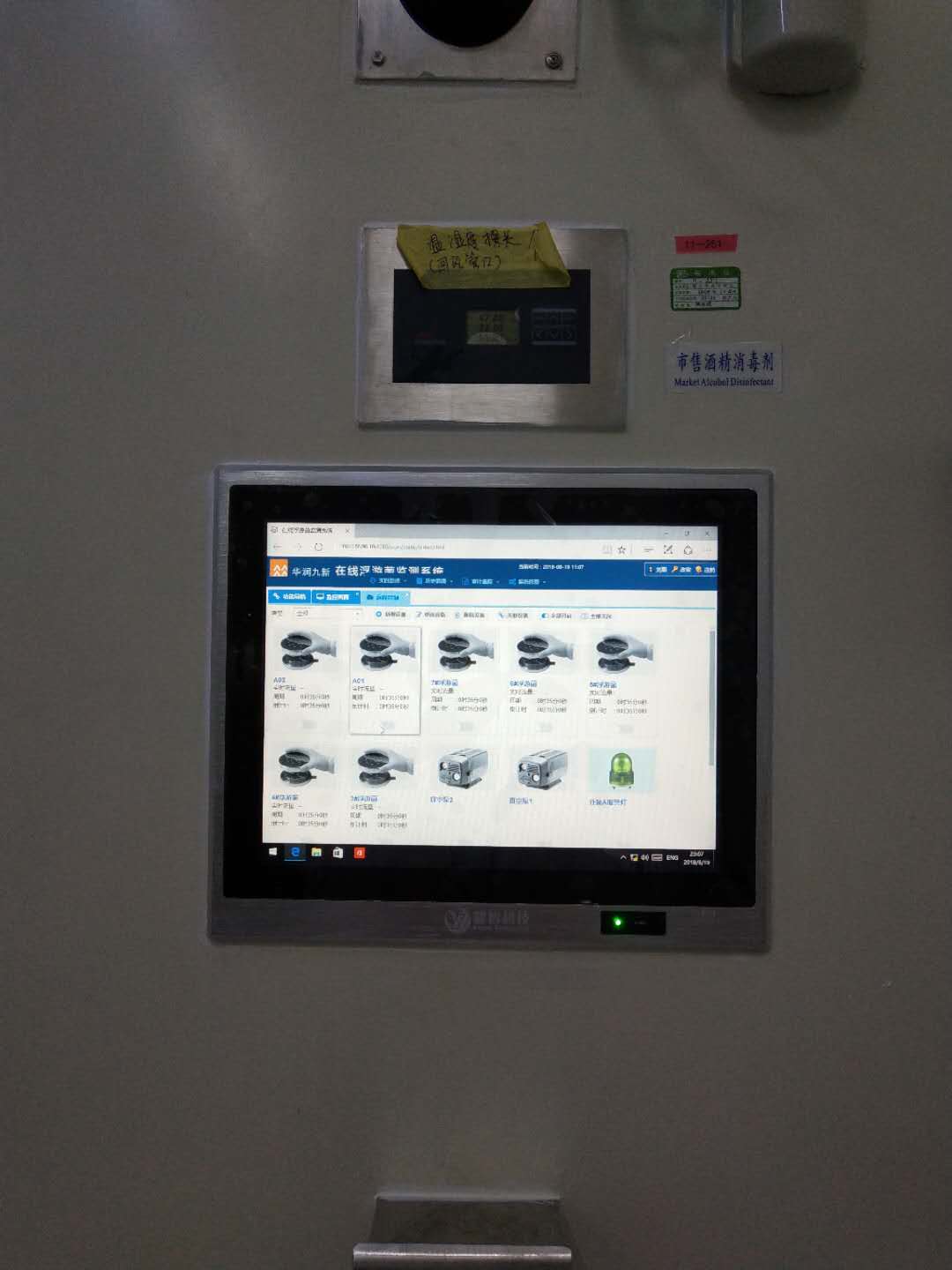

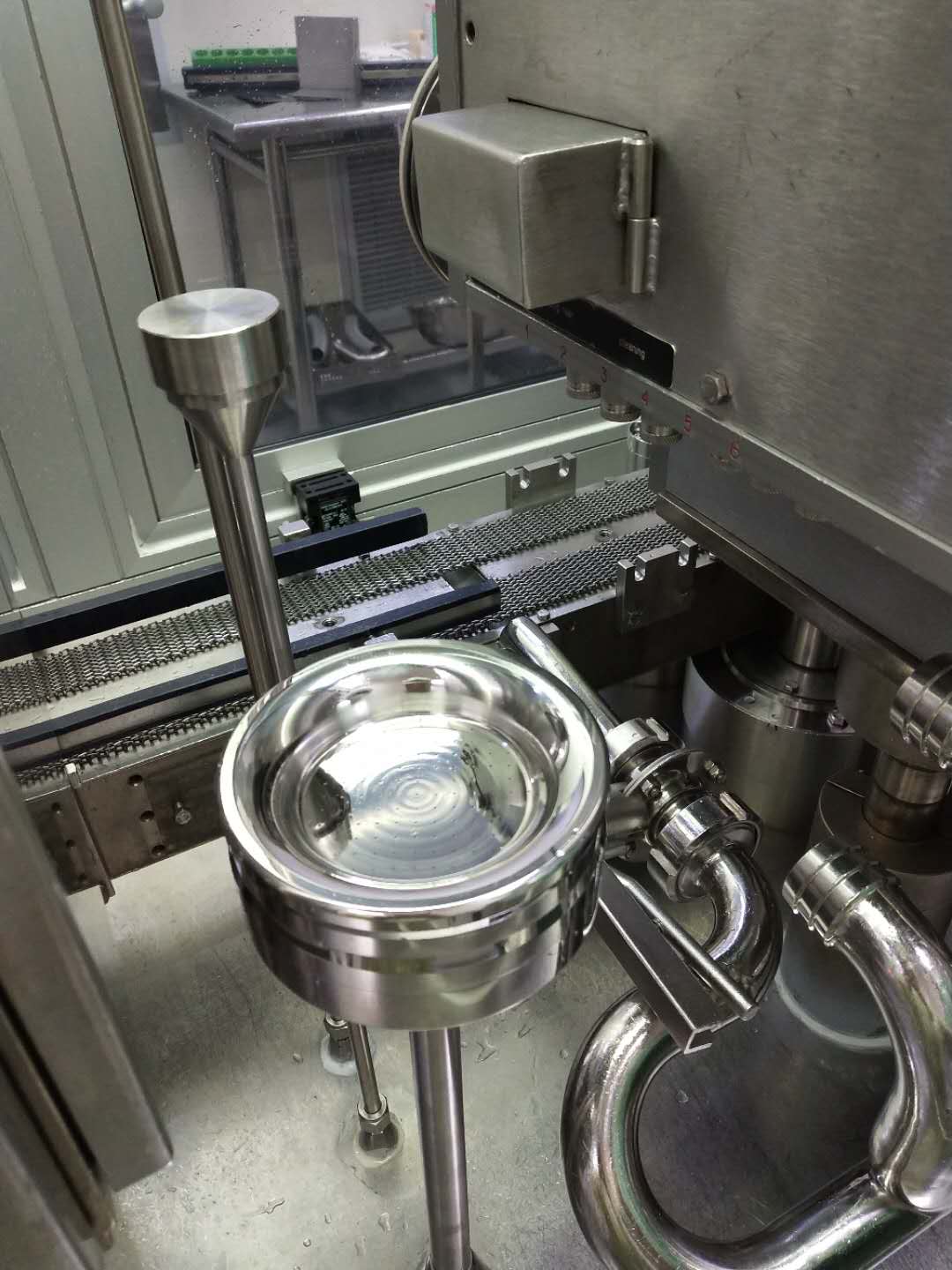

7：應用實例
